Dimensionnement des flux thermiques émis lors d’un BOIL-OVER



avec :

DIST=distance associée aux effets (m), il s’agit donc d’un rayon.

MLIQ=masse d’hydrocarbures contenue dans le bac (kg)



Les valeurs respectives des coefficients A SELS et B SELS, A SEL et B SEL, A SEI et B SEI, sont indiquées dans le tableau ci-dessous :

Il s’agit d’un phénomène à cinétique lente car pour qu’un boil over « classique » se produise, plusieurs conditions sont nécessaires (Rapport INERIS, Guide UFIP) :

1)  un feu de bac (condition 1) après l’effacement du toit

2)  la présence d'eau à transformer en vapeur (condition 2)

3) un hydrocarbure pouvant générer une onde de chaleur qui entre en contact avec le fond d'eau et suffisamment visqueux pour s’opposer au passage de la vapeur d’eau vers la surface (condition 3)

Dimensionnement BOIL-OVER - Application numérique

Calcul des effets thermiques du BOIL-OVER d’un bac de pétrole brut léger

Données entrantes :

Etape n°1 :

Calcul de la masse maximale de brut léger susceptible d’être présente dans le réservoir :

Etape n°2 :

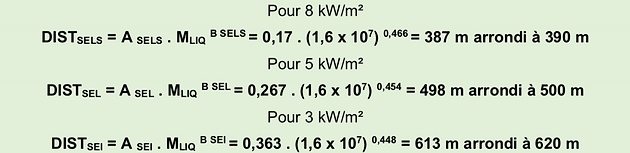

Calcul des effets thermiques générés par le BOIL-OVER de cette masse de brut :

Rappel, les valeurs respectives des coefficients A SELS et B SELS, A SEL et B SEL, A SEI et B SEI, correspondant au brut léger seront extraites du tableau ci-dessous :

avec :

DIST = distance associée aux effets (m), il s’agit donc d’un rayon.

MLIQ = masse d’hydrocarbures contenue dans le bac (kg)

La zone enveloppe retenue sera donc un cercle de rayon 620 m autour du réservoir.
